High Purity Copper Guide: Karakterer, produksjonsmetoder, applikasjoner og kjøpstips
En innkjøpssjef sammenlignet nylig to tilbud for 4N kobber og fant at en leverandør belastet nesten halvparten av prisen av den andre. Begge materialene var 99,99% kobber av metallisk renhet, men den billigere batchen hadde blitt omsmeltet fra konvensjonelt valset materiell i en ukontrollert atmosfære, mens den andre ble vakuumsmeltet med kontrollert støping. På papiret var karakterene identiske. I et sputterkammer eller en vakuumloddeovn var oppførselen ikke den samme.
Kobber med høy renhet er ikke et enkelt produkt. Det er et sett med målbare spesifikasjoner: metallisk renhet, oksygeninnhold, sporforurensningsgrenser og prosesshistorie. Disse parameterne bestemmer om kobber fungerer i halvlederavsetning, radiofrekvenskomponenter, flatskjermer eller høystrømskontakter. Å forstå hvordan de kobles til hjelper deg med å kjøpe riktig karakter, teste de riktige egenskapene og unngå en mislykket batch.
De fleste innkjøpsfeil kommer fra å behandle renhet som ett tall. Et møllesertifikat som sier 99,99% kobber er bare utgangspunktet. Spørsmålene som følger betyr mer: Hvordan ble kobberet smeltet? Hva er oksygennivået? Er kornstrukturen konsistent nok for prosessen din? Denne veiledningen går gjennom disse spørsmålene i samme rekkefølge som en kvalitetsingeniør bør stille dem.
Det som regnes som kobber med høy renhet
Industrien bruker "N"-notasjon for å beskrive kobberrenhet. Tallet før N står for antallet ni i kobberinnholdet. 4N kobber er 99,99 % kobber, og 5N er 99,999 %. Tabellen nedenfor oppsummerer karakterene som betyr noe i elektronisk produksjon.
| Karakter | Kobberinnhold | Maks totale urenheter | Oksygenkarakteristikk | Typiske bruksområder |
|---|---|---|---|---|
| 3N | 99,9 % | ca 1000 ppm | Ikke strengt kontrollert | Samleskinner, kabel, generelle ledere |
| 4N OFHC | 99,99 % | ca. 100 ppm | Under 5 ppm | RF-komponenter, sputtermål, loddetråd |
| 5N | 99,999 % | ca. 10 ppm | Kontrollert | Presisjons-PVD-mål, high-end wire bonding |
| 6N | 99,9999 % | ca. 1 ppm | Streng kontrollert | Halvlederforbindelser, avansert avsetning |
De to siste kolonnene fortjener spesiell oppmerksomhet. Oksygeninnhold og urenhetsfordeling er ofte den virkelige forskjellen mellom to materialer med samme nominelle karakter. I praksis kan 5N kobber fra en vakuumsmeltet kilde utkonkurrere 6N kobber fra en dårlig kontrollert linje i en filmavsetningsprosess, fordi defekttypen og distribusjonen betyr like mye som det totale antallet urenheter.
Hvorfor 4N alene ikke er nok
Et 4N-sertifikat angir kun metallisk renhet. Kobber som inneholder 99,99 % kobber kan fortsatt inneholde betydelig oksygen hvis det ble smeltet og støpt uten vakuumbeskyttelse. Under vakuumlodding eller sputtering danner oksygen inneslutninger eller hulrom som viser seg som filmdefekter. Oksygenfritt kobber med høy ledningsevne legger til et annet krav: oksygen holdes vanligvis under 5 ppm. For tynnfilm- og vakuumapplikasjoner betyr ofte oksygengrensen mer enn forskjellen mellom 4N og 5N.
Resistivitetsforhold som prosessfingeravtrykk
Resistivitetsforhold, eller RRR, er forholdet mellom romtemperaturresistivitet og resistivitet nær absolutt null. Det gjenspeiler de kombinerte effektene av urenheter og krystalldefekter. Utglødd kobber med høy renhet viser vanligvis RRR-verdier fra 150 til 250, mens spesialkvaliteter for partikkelakseleratorer og presisjonsmagneter kan nå 500 eller mer. RRR er nyttig fordi det er atferdsmessig snarere enn analytisk: det fanger opp den endelige tilstanden til kobberet etter smelting, støping og gløding, så to stolper med identiske GDMS-rapporter kan fortsatt variere i RRR. Når en leverandør ikke kan gi RRR-data, er det en legitim grunn til å be om flere detaljer før du forplikter deg.
Hvor høy renhet kobber produseres
Produksjonen begynner med elektrolytisk raffinert kobberkatode, som allerede er omtrent 99,99% ren. Å nå 5N eller 6N krever ytterligere skritt: vakuumsmelting og avgassing for å fjerne flyktige urenheter, kontrollert støping for å unngå segregering, og rent arbeid pluss gløding for å forhindre re-kontaminering.
Hvor urenheter overlever i prosessen
Jern, svovel, fosfor og sølv kan forbli i spormengder etter elektrolytisk raffinering, og oksygen eller nitrogen kan gjeninnføres under smelting hvis ovnsatmosfæren ikke håndteres. Hver urenhet virker forskjellig: oksygen senker ledningsevnen og skaper intern oksidasjon, fosfor endrer rekrystalliseringsatferd, og jernpartikler forårsaker overflatedefekter i avsatte filmer. Prosesskontroll bestemmer derfor kvaliteten på sluttproduktet mer enn den endelige analysen alene.
Totale urenheter tillatt av typiske kobberkvaliteter med høy renhet
3N 1000 ppm
4N 100 ppm
5N 10 ppm
6N 1 ppm
Gapet mellom 99,9 % og 99,9999 % ser lite ut på papiret, men tillatte urenheter faller fra 1000 ppm til 1 ppm.
Vakuumsmelting fjerner sink, bly, vismut og andre flyktige elementer som ellers ville forbli som diskrete inneslutninger. Den beskytter også smelten mot oksygenet og nitrogenet som er de vanligste kildene til re-kontaminering. Etter smelting støpes kobberet til billett- eller ingot-form ved bruk av teknikker som reduserer krympehulrom og segregering, og påfølgende valsing eller smiing planlegges slik at urenheter ikke kommer tilbake fra verktøyoverflater.
For en første evaluering, en sertifisert kobberbarre av høy renhet er det mest praktiske formatet. En ingot kan spores til en spesifikk smelte, prøves for uavhengig testing, og deretter rulles eller ekstruderes i henhold til dine egne krav, noe som gir deg kontroll i stedet for å stole på en generisk lagerbeholdning.
Engros kobber ingot Produsent, Copper ingot Company- Ningbo Chuangrun New M Ningbo Chuangrun er kobberbarreprodusent og kobberbarreselskap, vår kobberbarre er konstruert for presisjonsapplikasjoner, møter... Se produkt → Hvor høyrent kobber er nødvendig
Den virkelige virkningen av kobberrenhet vises på søknadsstadiet. Ved metallisering av halvlederforbindelser erstattet kobber aluminium fordi dens lavere resistivitet forbedrer svitsjehastigheten og reduserer strømforbruket. Sputteringsmål som brukes til fysisk dampavsetning krever tett renhetskontroll fordi urenheter i målet overføres til den voksende filmen og blir enhetsdefekter.
Den samme logikken gjelder for radiofrekvente hulrom, bølgeledere og vakuumelektronenheter. Kobber med lavt oksygeninnhold og høy RRR holder motstanden til indre overflater lav, noe som direkte gir mindre oppvarming og færre signaltap ved høy frekvens.
Tre markeder som definerer spesifikasjonen
- Halvlederproduksjon spesifiserer vanligvis 5N eller høyere for sammenkoblings- og barrierelagsprosesser, der metallisk forurensning direkte påvirker utbyttet.
- Flatskjerm og solenergi produksjon bruker vanligvis 4N til 5N kobbermål for transparente ledende lag og elektrodestabelavsetning.
- Nye energisystemer , inkludert EV-batterier og høystrøms ladeinfrastruktur, stole på konsistent ledningsevne og stabil kontaktmotstand i samleskinner, koblinger og moduler.

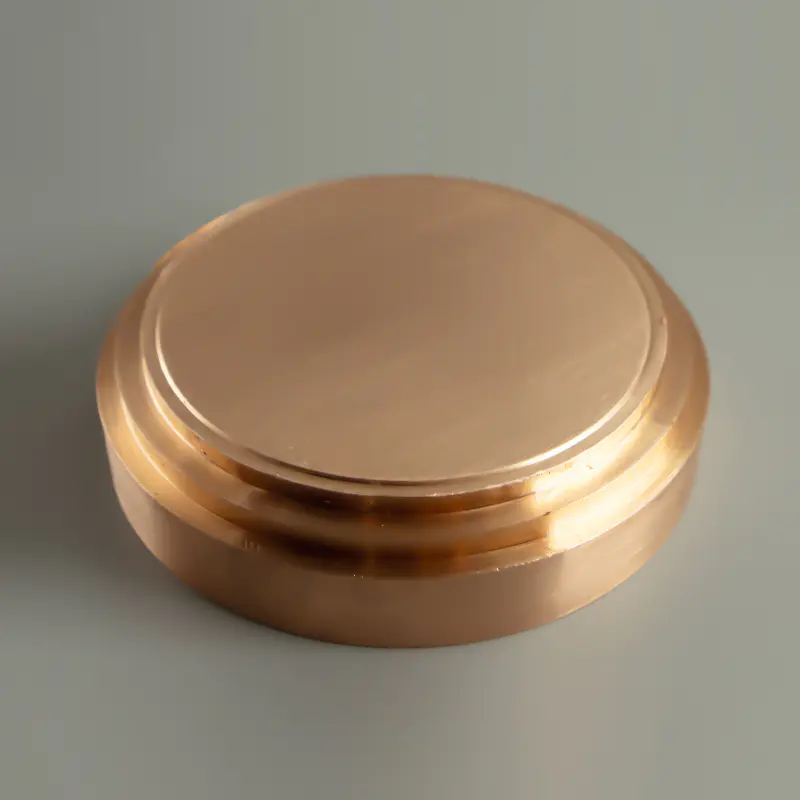

I hvert av disse tilfellene kjøper ikke kjøperen kobber som en vare. De kjøper forutsigbarhet: samme renhet, kornstruktur og prosessrespons batch etter batch. Hvis du kvalifiserer materiale for deponering, a kobbersprutmål med dokumenterte data om renhet, tetthet og kornstørrelse er den riktige evalueringsenheten, fordi den tester materialet under reelle prosessforhold.
Engros Copper target Produsent, Copper target Company- Ningbo Chuangrun Ny Ningbo Chuangrun er kobbermålprodusent og kobbermålselskap, vårt kobbermål er konstruert for presisjonsapplikasjoner, meg... Se produkt → Hva du bør sjekke før du kjøper kobber med høy renhet
Inspeksjonsdokumenter og testmetoder
Se etter kvantitative resultater, ikke en etikett. Metalliske urenheter bør rapporteres fra glødeutladningsmassespektrometri (GDMS) eller ICP-MS-analyse med verdier i deler per million for hvert element. Oksygen og nitrogen bør måles separat med forbrennings- eller inertgassfusjonsanalysatorer, fordi gassurenheter oppfører seg annerledes enn metalliske og krever en annen testmetode.
Lottsporbarhet og prosesshistorikk
Hver barre, stang, rør eller mål skal referere til smelte- og støptall. Sporbarhet er viktig når en nedstrømsprosess mislykkes: fabrikkrapporten er det første beviset du vil presentere for å forstå om materialet, verktøyet eller prosessen er feil. Leverandører som opererer under ISO9001 og IATF16949 opprettholder vanligvis denne dokumentasjonen som standard praksis.
Mekanisk tilstand og form
Be om glødede eller bearbeidede egenskaper avhengig av din neste prosess. Hardhet, kornstørrelse og indre belastning påvirker alle bearbeidingsatferden og den endelige komponentytelsen. Formfaktoren er like praktisk: a kobberstang passer maskineringsbasert produksjon, mens plate-, rør- og målformer dekker de fleste andre ruter.
Engros kobber stang produsent, kobber stang Company- Ningbo Chuangrun New Mater Ningbo Chuangrun er kobberstangprodusent og kobberstangselskap, vår kobberstang er konstruert for presisjonsapplikasjoner, oppfyller h... Se produkt → Pakking og lagring
Ikke undervurder emballasje heller. Kobber med høy renhet oksiderer sakte ved romtemperatur i fuktig luft, gjør overflaten brun og danner ikke-ledende filmer. Leverandører som sender i forseglet nitrogenspylet emballasje eller folieomslag med tørkemiddel viser at de forstår materialet. Hvis en stang eller et mål ankommer med synlige oksider, er lagringshistorikken allerede mistenkelig.
Å kjøpe fra en produsent som kontrollerer rensing, smelting, støping og prosessering i ett anlegg forkorter kvalifiseringstiden og holder batchkonsistensen under ett tak. Ningbo Chuangrun New Materials driver fem produksjonssteder og dekker hele kjeden internt, noe som gir kundene ett enkelt ansvarspunkt for renhet fra smelte til ferdig form og enklere kommunikasjon når spesifikasjonene endres.
Ofte stilte spørsmål
Er 4N kobber det samme som oksygenfritt kobber?
nr. 4N refererer til metallisk renhet på 99,99 %. Oksygenfri er en egen begrensning på oksygeninnhold. Den vanlige kombinasjonen er OFHC-kobber, som både er 99,99 % rent og i hovedsak oksygenfritt.
Hvilke testmetoder bekrefter kobberrenheten?
Den mest pålitelige kombinasjonen er GDMS eller ICP-MS for metalliske urenheter og inertgassfusjonsanalyse for oksygen, nitrogen og hydrogen. En nyttig rapport viser hvert element i deler per million i stedet for å vise bare et totalt renhetstall.
Trenger hver applikasjon 6N kobber?
Nei. Høyere renhet øker kostnadene og øker bearbeidingsvansker. De fleste elektroniske komponenter fungerer med 4N eller 5N karakterer; 6N er reservert for de mest sensitive halvleder- og avanserte deponeringsapplikasjonene der en enkelt deler per million urenheter kan endre enhetens ytelse.
Hvorfor oppførte to partier med samme nominelle karakter forskjellig i prosessen vår?
De sannsynlige årsakene er forskjeller i oksygeninnhold, kornstruktur eller indre stress fra tidligere arbeid og gløding. To 4N-materialer kan oppføre seg forskjellig hvis det ene var vakuumsmeltet og det andre ikke, og derfor fortjener prosesshistorie like mye oppmerksomhet som renhetssertifikatet.
Hvorfor er høyrent kobber dyrere enn standard kobber?
Prisgapet kommer fra utstyr, energi og verifisering. Vakuumsmelting, kontrollert støping, analytisk testing med høy oppløsning og strammere utbytte gir ekstra kostnader. Høyere renhet betyr også lavere toleranse for skrot eller prosessavvik, slik at produsenten absorberer mer intern etterarbeid før materialet sendes.
