Enkeltkrystall: struktur, vekstmetoder og industrielle anvendelser

Spør en metallurg hvorfor et jetturbinblad er støpt som en enkelt krystall, og svaret kommer ned til ett faktum: korngrensene er der materialene svikter først. Ved temperaturer over 1000 °C blir disse mistilpasningene i atomskala kjernedannelsessteder for kryphull og sprekker. Fjern korngrensene helt, og den samme nikkelbaserte legeringen kan fungere omtrent 100 °C varmere enn dens konvensjonelt støpte ekvivalent.

Det samme resonnementet driver halvlederindustrien. En 300 mm silisiumplate må skjæres i skiver fra en enkeltkrystallblokk fordi enhver korngrense under en transistor vil spre ladningsbærere og skape elektriske defekter. Enkeltkrystaller er ikke en nisjelaboratoriekuriositet; de er det strukturelle grunnlaget for moderne elektronikk, romfartsdrift og presisjonsoptikk. Denne artikkelen forklarer hva en enkeltkrystall faktisk er, hvordan konvensjonelle vekstmetoder fungerer, hvor enkeltkrystaller gir mest verdi, og hva du bør sjekke før du spesifiserer eller kjøper dem.

Hva er en enkelt krystall?

En enkelt krystall er et fast stoff der krystallgitteret er kontinuerlig og uavbrutt gjennom hele volumet. Det periodiske arrangementet av atomer gjentas i tre dimensjoner uten pause, og det er grunnen til at en enkelt krystall noen ganger beskrives som ett gigantisk korn. Det er ingen korngrenser, ingen feilorienterte regioner og ingen strukturelle diskontinuiteter i gitterets skala.

Den definisjonen skiller enkeltkrystaller fra de to andre solid-state strukturene ingeniører vanligvis velger mellom:

Den praktiske konsekvensen av denne ensartetheten er forutsigbarhet. I en enkelt krystall kan elastisitetsmodul, elektrisk ledningsevne og termisk ekspansjon uttrykkes som en funksjon av krystallografisk orientering. I en polykrystallinsk del er disse egenskapene gjennomsnittlig over millioner av tilfeldig orienterte korn, slik at den retningsbestemte toppytelsen forsvinner.

Hvorfor fjerning av korngrenser forbedrer ytelsen

Konklusjonen først: korngrenser er det svakeste leddet i et materiales mikrostruktur, og fjerning av dem forbedrer høytemperaturstyrke, elektrisk oppførsel og optisk gjennomsiktighet. Korngrenser er områder med høy energi med uregelmessig atompakking. Urenheter har en tendens til å skille seg der, dislokasjoner hoper seg opp der, og sprekker forplanter seg langs dem. Tre bransjer illustrerer den praktiske effekten.

Enkrystall turbinblader

I den varme delen av en gassturbin er skovler og blader laget av nikkelbaserte superlegeringer. Utviklingsveien har gått fra likeakset støping til retningsstivnede søyler, og til slutt til enkeltkrystaller. Forbedringen er målbar:

Denne temperaturøkningen på omtrent 100 °C oversetter direkte til høyere turbineffektivitet og lavere drivstoffforbrenning, og det er grunnen til at praktisk talt alle moderne flymotorer bruker enkeltkrystallblader i sine første turbinetrinn.

Halvlederskiver

Ved brikkeproduksjon kuttes en silisiumplate fra en enkrystallblokk dyrket etter Czochralski-metoden. Enhver korngrense i det aktive området vil fungere som et rekombinasjonssenter, forårsake lekkasjestrøm og redusere utbytte.

Optisk gjennomsiktighet

I optikk er enkrystall safir gjennomsiktig fra ultrafiolett gjennom det midt-infrarøde og er mekanisk sterk nok for vinduer og kupler. Den polykrystallinske formen er i beste fall gjennomskinnelig, fordi korngrensene sprer lys.

Hvordan enkeltkrystaller dyrkes

Alle vekstmetoder deler ett prinsipp: de styrer størkning slik at en enkelt kjerne, eller en frøkrystall, dominerer prosessen og ingen nye korn dannes foran størkningsfronten. Tre metoder dekker det meste av industriell produksjon.

Utgangsmaterialet bestemmer den øvre grensen for krystallkvalitet. I Czochralski silisiumvekst er råstoffet polykrystallinsk silisium raffinert til 99,9999999 % renhet. Ved Bridgman-støping av superlegeringsblader inneholder master-smelten nøye raffinert nikkel, kobolt, niob og andre elementer; spor av urenheter i ladningen ender opp segregert ved grenser eller fanget i den voksende krystallen. For forskere og mindre skalaprodusenter som arbeider med titan, forkorter et godt karakterisert utgangsmateriale med en kontrollert krystallinsk morfologi prosessutviklingen. CRNMC leverer titankrystaller med dokumentert renhet, slik at kundene ikke trenger å stole på lot-to-lot-variasjonen som er typisk for titansvamp.

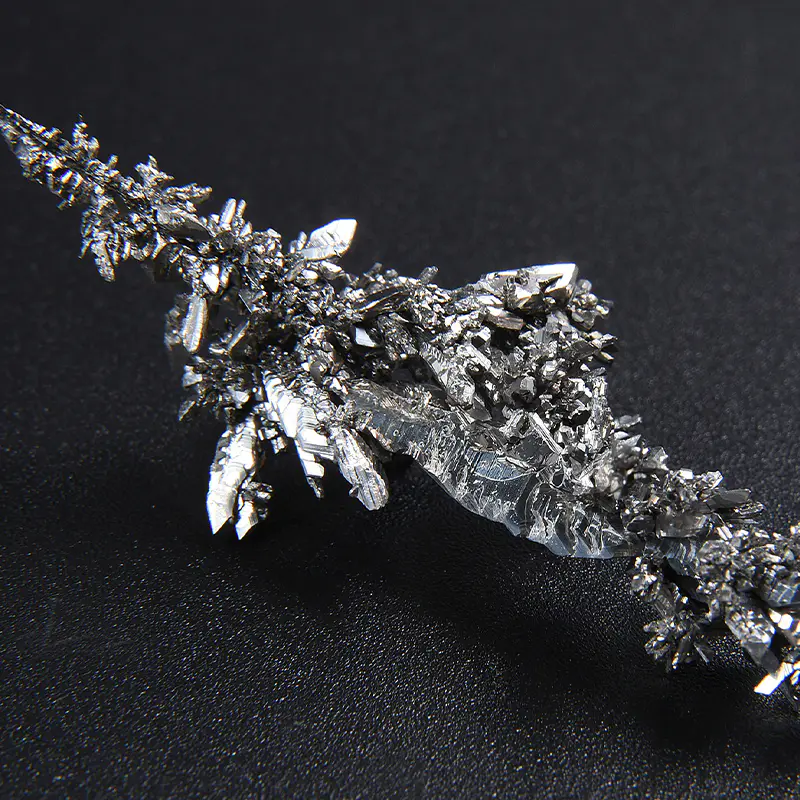

Enkrystall titan med høy renhet for forskning og avansert avsetning Denne titankrystallen tilbyr 99,98–99,99 % renhet med en kontrollert krystallinsk morfologi, noe som gjør den til et pålitelig utgangsmateriale for halvledersputteringsmål og spesialiserte forskningsapplikasjoner. Se produkt →

Industrielle anvendelser av enkeltkrystaller

Enkeltkrystaller brukes der egenskapskonsistens, retningsytelse eller ekstrem renhet er nødvendig. Den omtrentlige fordelingen av industriell etterspørsel er vist nedenfor; verdier er illustrative.

Halvlederindustri

Silisiumskiver er det største enkeltkrystallproduktet i volum. Utover selve waferen, er halvlederforsyningskjeden avhengig av krystallinske materialer i andre former: sputteringsmål for fysisk dampavsetning trenger en kontrollert kornstruktur og høy renhet for å oppnå jevn filmtykkelse, og kobbermål med en konsistent kornstørrelse er mye brukt for sammenkoblingsmetallisering. Disse materialene er produsert med stramme toleranser fordi en enkelt defekt i et mål kan forstyrre en hel avsetningskjøring. Den segmentet halvledermaterialer på nettstedet vårt viser de relevante produktformene og karakterene.

Ultra-High Purity Copper Sputtering Mål for presisjonsbelegg Med 99,999–99,9999 % renhet og tilpassbare dimensjoner, sikrer dette kobbermålet jevn filmavsetning i halvleder- og optiske beleggsprosesser, og reduserer forurensning og defekter. Se produkt →

Luftfart og kraftproduksjon

Enkeltkrystall-superlegeringsblader er den mest kjente romfartsapplikasjonen, men høytemperaturlegeringer er også avhengige av konsekvente ildfaste metalltilsetninger. Niob, for eksempel, danner stabile forsterkningsfaser og forbedrer krypemotstanden i nikkelbaserte superlegeringer. De samme egenskapene som gjør niob kritisk i høyteknologiske legeringer gjelder også for superledende magneter og romfartskomponenter. Sporforurensning i niobtilsetningen kan destabilisere legeringens fasebalanse, så motorprodusenter spesifiserer stramme urenhetsgrenser for hver batch. For en mer detaljert gjennomgang, vår artikkel om egenskapene til niob forklarer hvorfor dette metallet vises i så mange høytemperaturdesign.

Stor størrelse Niob-barre med høy renhet for bruk av legeringer og halvledere Denne 99,99 % rene niobblokken, tilgjengelig opptil 400 mm og 2 tonn, støtter konsekvente ildfaste metalltilsetninger i superlegeringer og fungerer som et nøkkelråmateriale for sputteringsmål i halvlederkvalitet. Se produkt →

Optikk og fotonikk

Enkeltkrystaller av safir, kalsiumfluorid og YAG (yttrium aluminium granat) brukes i lasersystemer, infrarøde vinduer og presisjonslinser fordi deres jevnhet holder brytningsindeksen og absorpsjonen konstant over den optiske blenderåpningen.

Hva du skal spesifisere når du kjøper krystallinske materialer

Kjøpere som kjøper enkeltkrystaller eller råmaterialer av krystallkvalitet, vurderer vanligvis fire parametere: renhet, orientering, strukturell integritet og dokumentasjon.

1. Renhetsgrad. Renhet er vanligvis uttrykt i ni: 99,99 % (4N), 99,999 % (5N) og 99,9999 % (6N). Forskjellen er ikke akademisk. Ved 6N-nivåer er individuelle urenheter tilstede i deler per million konsentrasjoner eller lavere, og hver ytterligere ni øker raffineringskostnadene betydelig.
2. Krystallografisk orientering. Fordi anisotropi er en grunn til å bruke en enkelt krystall, må orienteringen defineres for den tiltenkte egenskapen. Et safirvindu for en trykkkuppel dyrkes for eksempel ofte med den optiske aksen vinkelrett på vindusplanet.
3. Defekttetthet. Dislokasjoner, utfellinger og inneslutninger forringer elektronisk og mekanisk ytelse. Karakteriseringsmetoder som røntgendiffraksjon og foretrukket etsing avslører tettheten til slike defekter.
4. Sporbarhet. En ansvarlig leverandør gir et analysesertifikat med en urenhetsfordeling per element, ikke bare et overskriftsrenhetsnummer.

Forholdet mellom råstoffrenhet og nedstrøms utbytte er direkte. Diagrammet nedenfor illustrerer den typiske effekten av startrenhet på andelen av defektfrie krystaller i en vekstkampanje.

Det er her en metallleverandørs prosessdybde betyr noe. En bedrift som utfører rensing, smelting, støping og maskinering internt kan kontrollere hele kjeden fra råvare til ferdig produkt, og kan verifisere resultatet med renhetstesting. CRNMC bruker denne modellen på titan, nikkel, kobber, niob og andre spesialmetaller, og det er grunnen til at produktene deres brukes som råmaterialer og krystallinske produkter i krevende bruksområder.

Ofte stilte spørsmål

Hva er forskjellen mellom et enkelt krystall og et polykrystallinsk materiale?

En enkelt krystall har et kontinuerlig, ubrutt atomgitter gjennom hele volumet, uten korngrenser. Et polykrystallinsk materiale er sammensatt av mange små krystaller, eller korn, som møtes ved korngrenser. Korngrensene fungerer som barrierer for elektrontransport, steder for urenhetssegregering og veier for sprekkforplantning, og det er grunnen til at enkeltkrystaller ofte overgår polykrystallinsk materiale når disse egenskapene betyr noe.

Hvorfor brukes enkeltkrystaller i turbinblader?

Enkeltkrystallblader eliminerer korngrenser som ellers ville svekket legeringen ved høy temperatur. Et enkelt-krystall nikkel-basert blad kan fungere omtrent 100 °C varmere enn et konvensjonelt støpt blad, noe som forbedrer motorens effektivitet og reduserer drivstofforbruket.

Hvordan måles renhet i metaller av krystallkvalitet?

Renhet er vanligvis rapportert som en prosentandel som 99,99 % (4N) eller 99,999 % (5N), mens resten består av sporstoffer. Glødeutladningsmassespektrometri (GDMS) og induktivt koblet plasmamassespektrometri (ICP-MS) er vanlige metoder som brukes for å kvantifisere hvert sporelement. Et analysesertifikat bør angi disse verdiene batch for batch.

Kan noe metall produseres som en enkelt krystall?

I prinsippet kan de fleste krystallinske metaller dyrkes som enkeltkrystaller, men den praktiske vanskeligheten og kostnadene varierer enormt. Silisium, safir og noen få oksider dyrkes i industrielle volumer. Nikkel-superlegeringer støpes som enkeltkrystallkomponenter. Reaktive metaller som titan og niob utgjør en større utfordring fordi deres smeltepunkter er høye og deres affinitet for oksygen, nitrogen og karbon krever spesialutstyr.
